Modulo Gravador Isd1820 Reprodutor Voz Com Falante para Arduino

Modulo Gravador Isd1820 pode ser conectado ao Arduino ligando-se o pino positivo (VCC) no 5V, o pino negativo (GND) no GND e o pino PLAYE em um pino digital, como por exemplo D4, e opino REC em outro pino digital, como por exemplo D5

Modulo Gravador Isd1820 Reprodutor Voz Com Falante para Arduino

Esse módulo, reproduz tudo por 10 segundos e grava acionando o botão REC o que quiser. Seria como se houvesse um robô falando sozinho, bom para usar em PIC, Arduino e outros.

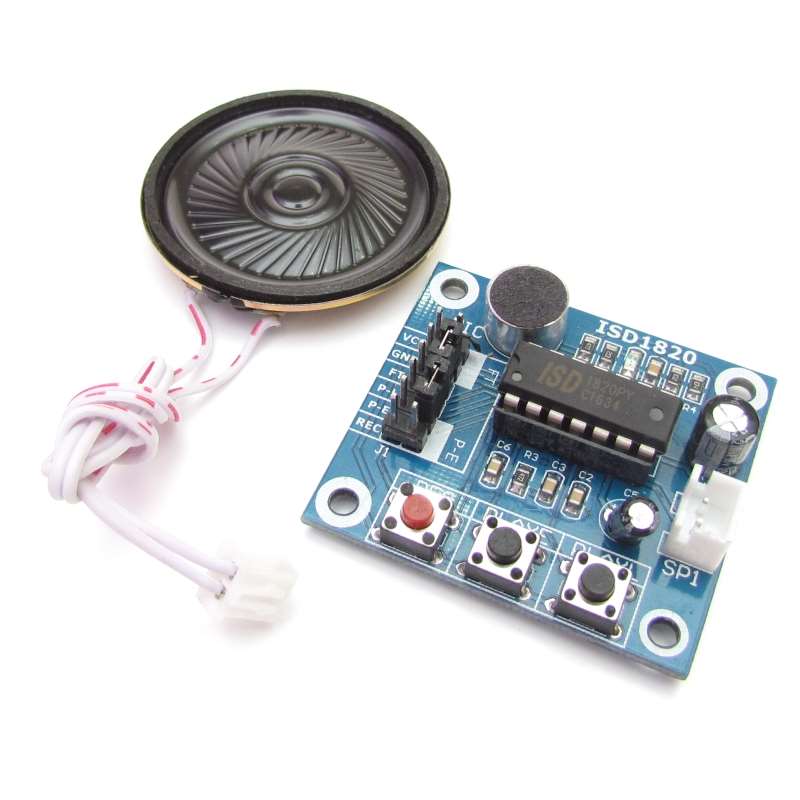

Este módulo gravador de voz e player é baseado no chip ISD1820 que permite a gravação e reprodução de uma mensagem de voz ou som armazenada em sua memória EEPROM.

Modulo Gravador Isd1820 possui uma interface muito simples de usar e pode ser facilmente controlador por um micro controlador como Arduino, PIC, Raspberry e entre outros.

Em sua placa está embutido um microfone para gravação do som, bem como botões REC e PLAY. Alimentar o pino VCC com uma tensão DC entre 3 a 5V; Conectar o pino negativo (GND) no GND; Colocar o pino REC em nível alto para executar a função de gravação da mensagem;

Enviar um pulso para o pino PLAYE (P-E) de nível alto e logo após retornar para o nível baixo para executar a função de reprodução de toda a mensagem gravada;

Colocar o pino PLAYL (P-L) em nível alto pelo tempo que você deseja reproduzir a mensagem e volte para o nível baixo quando quiser interromper a execução.

Características

• 10 segundos de gravação
• Pode ser usado com um alto-falante
• Grava a voz diretamente pelo microfone embutido na placa
• Reproduz a mensagem previamente gravada em modo Loop, Jog ou Single-Pass
• Tensão de operação: 3-5v DC
• Alto-falante: 8? e 0,5W
• Dimensões da placa: 33x42mm
• PLAYE (Reprodução ativada por uma transição de um pulso alto para baixo) – quando esse botão é pressionado e solto o chip detecta um pulso de transição e começa a reproduzir a mensagem gravada até encontrar o EOM (End-of-Message ou fim da mensagem) ou então até o fim da memória do chip ser atingida;
• REC (Gravação) – quando esse botão é mantido pressionado um sinal alto é mantido no pino do chip que habilita o processo para gravação da mensagem. Ao soltar o botão encerra-se a gravação. REC tem precedência sobre qualquer sinal de reprodução (PLAYE ou PLAYL);
• Saída para ALTO-FALANTE – fornece conexão direta para alto-falante com impedância de 8¿;
• MICROFONE – microfone de eletreto responsável por captar os sinais de áudio e transferir para o pré-amplificador no chip. Através desse microfone integrado na placa é possível realizar a gravação diretamente sem a necessidade de acessórios;
• REPEAT ou REPLAY – quando a chave estiver ligada a mensagem gravada será reproduzida em loop infinito;
• FT – Feed Through: este modo permite o uso dos drivers de alto-falante para os sinais externos;
• ISD1820 – chip principal;
• Pinos I/O – pinos de entrada e saída;

Modo de Utilização Manual Através do Botões

• Alimentar o pino VCC com uma tensão DC entre 3 a 5V;
• Conectar o pino negativo (GND) no GND;
• Manter pressionado o botão REC para gravar a mensagem;
• Pressionar e em seguida soltar o botão PLAYE para reproduzir toda a mensagem gravada;
• Pressionar o botão PLAYL para reproduz a mensagem enquanto estiver pressionado e interromper a reprodução imediatamente após ser solto.

Acompanha

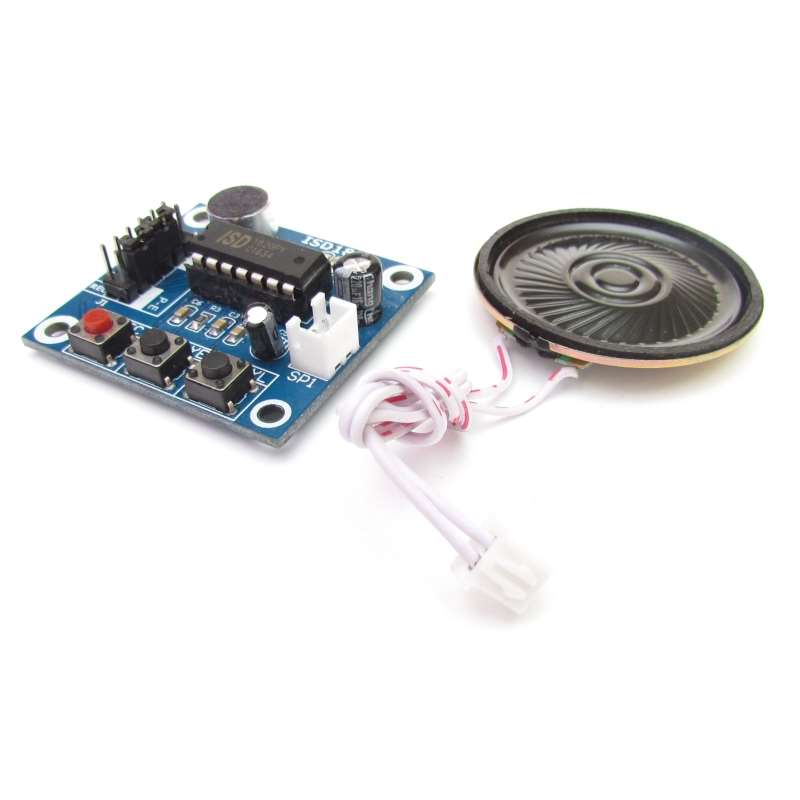

• 1x Gravador de Voz Som ISD1820 com microfone embutido
• 1x Alto-falante 8 Ohms 0.5W

Observações

• Em ambos os modos de utilização do Módulo de Gravação/Reprodução de Voz – ISD1820 um alto-falante com impedância de 8 deverá estar conectado na saída para possibilitar a audição da mensagem.
