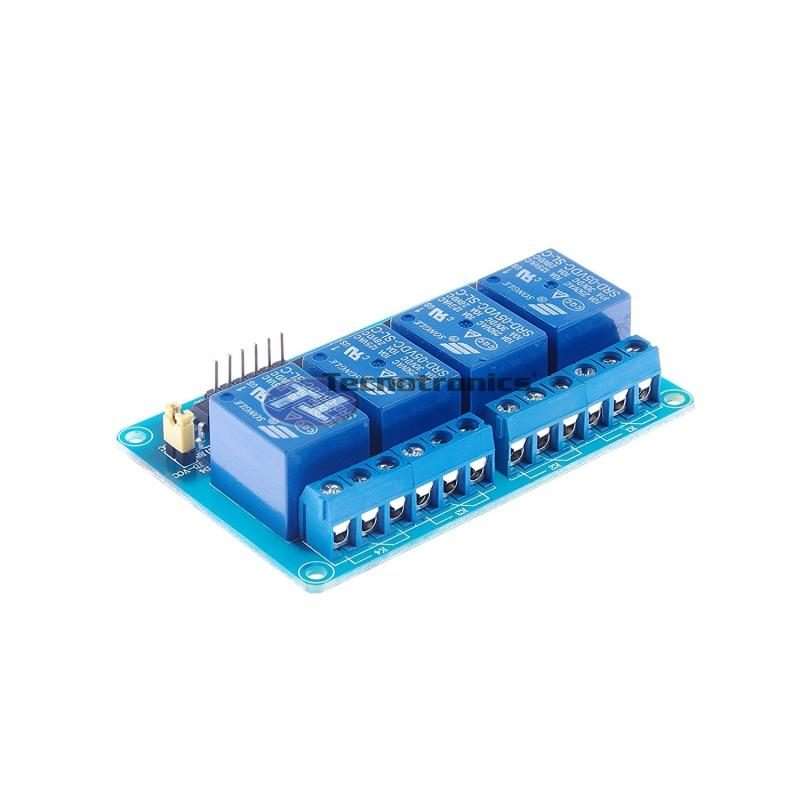

Módulo Relé 5V 10A 4 Canais para Projetos

> SKU: Z024

Descrição

O Módulo Relé 5V 4 Canais é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, AVR, PIC, ARM, Raspberry PI, etc.



Módulo Relé 5V 10A 4 Canais para Projetos

Por meio desta placa de acionamento módulo relé 5V é possível controlar até 4 dispositivos de corrente alternada, de até 10 A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc. 4 Canais auxilia no desenvolvimento de casas futuristas ( projetos domóticos ) onde é possível o acionamento de diversos sistemas eletrônicos por meio de um aplicativo para smartphone. O sistema pode ser utilizado em conjunto com o ethernet shield, em que é possível controlar aparelhos elétricos via internet.

permite a aplicação em 4 sistema independentes, ou seja, pode ser utilizado para acionamento de 4 motores ou 4 lâmpadas, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.

O diferencial do Módulo Relé 5V 4 Canais é a presença de optoacopladores, componentes capazes de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.



Características

  • Sistema mais seguro, possui optoacopladores;
  • Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.;
  • Controle AC/DC;
  • LED indicador de status;
  • 4 Buracos de 3mm para fixação na extremidades da placa.
  • Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
  • Tensão de operação: 5VDC (VCC e GND);
  • Tensão de sinal: TTL 5VCD (IN1, IN2, IN3, IN4);
  • Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
  • Corrente por canal: até 10A;
  • Dimensões totais (CxLxA): 7,5×5,5×1,8cm;
  • Peso com embalagem: 60g.



Acompanha

  • 1 x Módulo Relé 5V



O que é Arduino?

Arduino, é uma plataforma de prototipagem eletrônica de hardware livre e de placa única, projetada com um microcontrolador Atmel AVR com suporte de entrada/saída embutido, uma linguagem de programação padrão, a qual tem origem em Wiring, e é essencialmente C/C++. O objetivo do projeto é criar ferramentas que são acessíveis, com baixo custo, flexíveis e fáceis de se usar por artistas e amadores. Principalmente para aqueles que não teriam alcance aos controladores mais sofisticados e de ferramentas mais complicadas.
