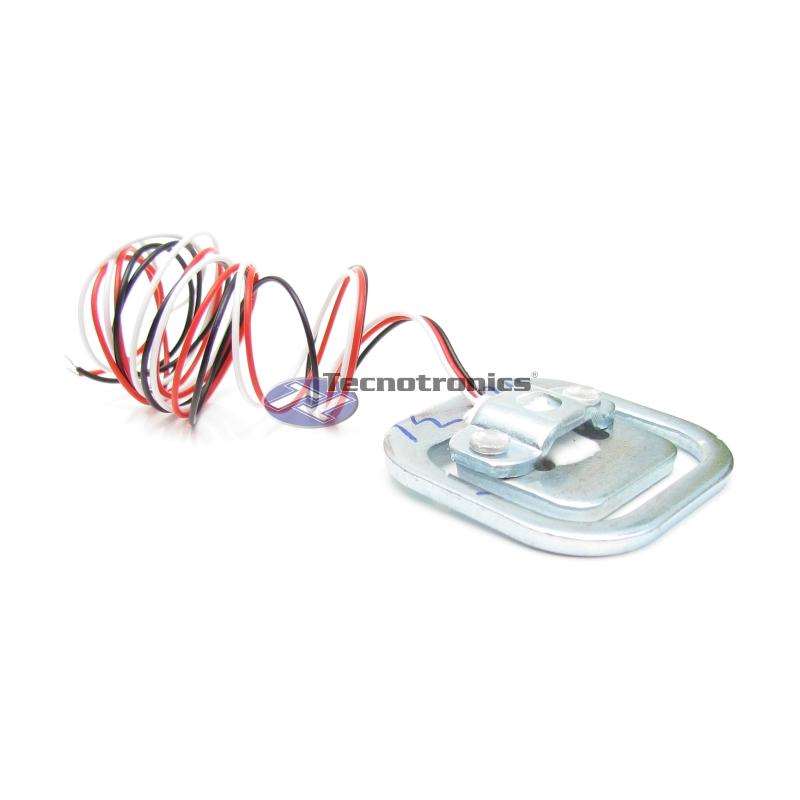

Sensor de Peso | Célula de Carga 50kg 3 fios


SKU: A113
Disponibilidade:

Em estoque

R$9,50

Em estoque

3X DE R$3,17 S/ JUROS

O Sensor de peso trata-se de um acessório eletrônico capaz de detectar diferentes cargas que estejam sobre sua meia-ponte, entretanto para funcionamento deve atuar em conjunto com uma plataforma de prototipagem, entre elas, Arduino, PIC, ARM, AVR, entre outros.



Sensor de Peso | Célula de Carga 50kg 3 fios para Arduíno



Comumente o Sensor é empregado na construção de balanças, onde cada célula de peso consegue medir até 50kg, mas é possível combinar simultaneamente mais sensores para aumentar a capacidade.

O funcionamento é simples, sobre seu centro existe uma área sensível responsável por detectar a carga, não necessariamente o peso precisa ser aplicado sobre essa área para a obtenção de resultados. Mecanicamente o Sensor de peso é composto por uma ponte resistiva que altera sua resistência conforme o peso aplicado. Eletricamente quando o Sensor de peso entra em operação, ou seja, é aplicado determinado peso, ele envia uma tensão ao microcontrolador, conforme o peso a tensão de saída vai variar.

Importante lembrar que a tensão é tão baixa que é necessário utilizar um amplificador de sinal para comunicação com o Arduíno, comunicação esta que não deve ser feita por meio de pino digital.



Características

  • Compatível com Arduino, PIC, ARM, AVR, entre outros;
  • É possível combinar diversos sensores para aumentar a capacidade de carga;
  • A tensão de saída varia conforme o peso;
  • Fabricado em metal resistente;
  • É necessário utilizar um amplificador de sinal;
  • Excelente relação custo x benefício.
  • Capacidade de peso de cada célula: até 50kg;
  • Potência nominal: 1,0 ± 0,1 mV / V;
  • Nonlinearity: 0,08% FS;
  • Histerese: 0,1% FS;
  • Repetibilidade: 0,05% FS;
  • Creep (5min): 0.05% FS;
  • Temperatura efeito sobre o produto: 0,02% FS / ° C;
  • Temperatura efeito sobre Zero: 0,02% FS / ° C;
  • equilíbrio Zero: ± 0,1000 mV / V;
  • Impedância de entrada: 1000 ± 20% ?;
  • Impedância de saída: 1000 ± 10% ?;
  • Resistência de isolamento: 2000 mohms;
  • Seguro de Sobrecarga: 120% FS;
  • Final de Sobrecarga: 150% FS;
  • Temperatura: -20 ~ 65 ° C;
  • Excitação Tensão: 5VDC;
  • Tensão máxima de trabalho: 8VCC;
  • Nível de proteção: IP65;
  • Material: liga de alumínio;
  • Extensão dos fios: 40cm;
  • Modo de conexão dos fios: Vermelho: entrada (+), Branco: saída (-), Preto: entrada (+);
  • Dimensões (CxLxA): 34x34x8,7mm;
  • Peso: 20g.



Acompanha

  • 1 x Sensor de Peso / Célula de Carga 50kg



O que é Arduino?

Arduino, é uma plataforma de prototipagem eletrônica de hardware livre e de placa única, projetada com um microcontrolador Atmel AVR com suporte de entrada/saída embutido, uma linguagem de programação padrão, a qual tem origem em Wiring, e é essencialmente C/C++. O objetivo do projeto é criar ferramentas que são acessíveis, com baixo custo, flexíveis e fáceis de se usar por artistas e amadores. Principalmente para aqueles que não teriam alcance aos controladores mais sofisticados e de ferramentas mais complicadas.

Pode ser usado para o desenvolvimento de objetos interativos independentes, ou ainda para ser conectado a um computador hospedeiro. Uma típica placa Arduino é composta por um controlador, algumas linhas de E/S digital e analógica, além de uma interface serial ou USB, para interligar-se ao hospedeiro, que é usado para programá-la e interagi-la em tempo real.



×
