Módulo Transmissor Receptor 433mhz + Antenas PIC para Arduino

Módulo Transmissor Receptor 433mhz + Antenas Arduino Pic WL101-341 demoduladores UHF ASK superheterodino módulo receptor sem fio.

Módulo Transmissor Receptor 433mhz + Antenas PIC para Arduino

• O módulo receptor tem alta sensibilidade (-110dBm).
• Low-power performance, juntamente com alta faixa dinâmica (maior do que 60dB).
• Módulo usa o chip altamente integrado, construído de front-end low-noise amplificador, misturadores, filtros, circuito sintetizador de freqüência, etc, pode maximizar a otimização do sinal.
• Baixo consumo de energia.
• Boa seletividade e supressão de radiação espúria.
• Boa supressão de radiação do oscilador local, vários módulo receptor para trabalhar com (ou seja, mais do que um único rendimento) e não irá interferir uns com os outros, usado em conjunto sem afetar a distância de recepção.
• Várias taxas de transmissão, o módulo geral para 2 KHz, até 10 KHz.

APLICAÇÃO:

• Interruptor de alimentação sem fio, socket, interruptor de controle remoto, módulo receptor,
• O controle de acesso, carros elétricos, motocicletas, automóvel anti-roubo produtos, abridores da porta de controle remoto, fecho de portas de controle do sistema
• Segurança, sistemas de vigilância, produtos de segurança em casa, portas elétricas, anfitrião do alarme, alarme
• Controles de quartos, as portas do obturador, janelas, tomada de controle remoto, LED de controle remoto, portas de controle remoto elétrico de controle remoto de áudio, controle remoto da porta da garagem, controle remoto de portas retráteis, controle remoto portões de rolamento, porta de correr
• Produtos para o lar inteligente, cortinas de controle remoto, MP3 remoto, áudio

AMBIENTE DE APLICAÇÃO:

• Interruptor de controle remoto, módulo receptor, motocicletas, automóvel anti-roubo produtos, produtos de segurança em casa, portas elétricas, as portas do obturador, janelas, tomada de controle remoto, LED de controle remoto, portas de controle remoto elétrico de controle remoto de áudio, controle remoto da porta da garagem, controle remoto de portas retráteis, volume remoto portão, pan portas, abridor de porta de controle remoto, sistema de controle do dispositivo de fechamento da porta, cortinas de controle remoto, anfitrião do alarme, alarme, controle remoto da motocicleta carros elétricos de controle remoto, controle remoto MP3.

TRANSMISSOR:

• Módulo transmissor é UHF ASK WL102-341, o módulo integra um análogo transmissor PLL circuito e circuito de modulação ASK, com um alto nível de integração, etc, pode ser aplicado com uma curta-gama de comunicações sem fio.
• Frequência de operação de 433 MHz, potência de transmissão é maior do que 11dBm.

CARACTERÍSTICAS:

• Modelo: WL102-341
• Material: Plástico + De Metal
• Tamanho: 16 × 12 × 1mm
• Frequência de operação: 433.92 Mhz
• Faixa de tensão de entrada alimentação: 2.0 V a 3.6 V
• Modo de desligamento atual: menor que 1uA
• Taxa de transferência: até 20 Khz
• Lançamento distância: 20 a 100 metros
• Antena externa: 25 cm comum multi-core ou single-core linha
• Faixa de temperatura: -45° a 85 °
• Definição de PINOS do Módulo transmissor:
• DAT-Onda do sinal de entrada.
• OUT-pin Antena. saída de sinal de RF, podem se conectar diretamente a antena.
• EN-Permitir Que o Pino. mas este produto PT pino é conectado à fonte de alimentação, nenhuma função.
•  –Power-Pino terra. o fio terra conecta fonte de alimentação.
•  +-pino de alimentação. Entrada de energia.

RECEPTOR:

• WL101-341 demoduladores UHF ASK superheterodino módulo receptor sem fio.
• O módulo receptor tem alta sensibilidade (-110dBm).
• Low-power performance, juntamente com alta faixa dinâmica (maior do que 60dB).
• Módulo usa o chip altamente integrado, construído de front-end low-noise amplificador, misturadores, filtros, circuito sintetizador de freqüência, etc, pode maximizar a otimização do sinal.
• Boa supressão de radiação do oscilador local, vários módulo receptor para trabalhar com (ou seja, mais do que um único rendimento) e não irá interferir uns com os outros, usados em conjunto sem afetar a distância de recepção.

CARACTERÍSTICAS:

• Baixo consumo de energia
• Boa seletividade e supressão de radiação espúria
• Tensão de entrada alimentação: 5 V

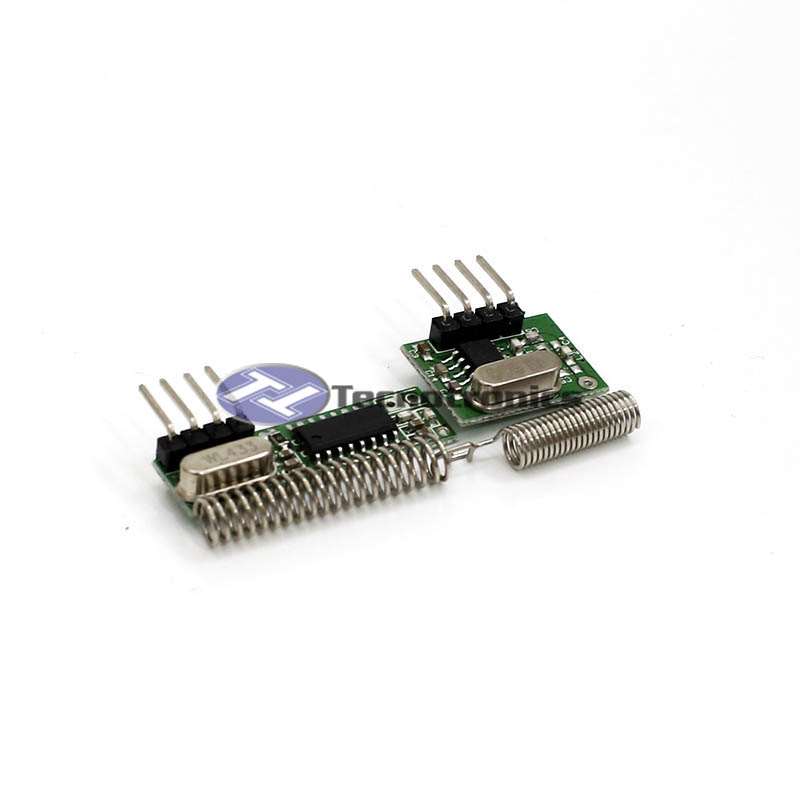

ACOMPANHA:

• 1 x Módulo Receptor (WL101-341)
• 1 x Módulo Transmissor (WL102-341)
• 2 x Antena (antena Curta para o Transmissor; longa antena para Receptor)
