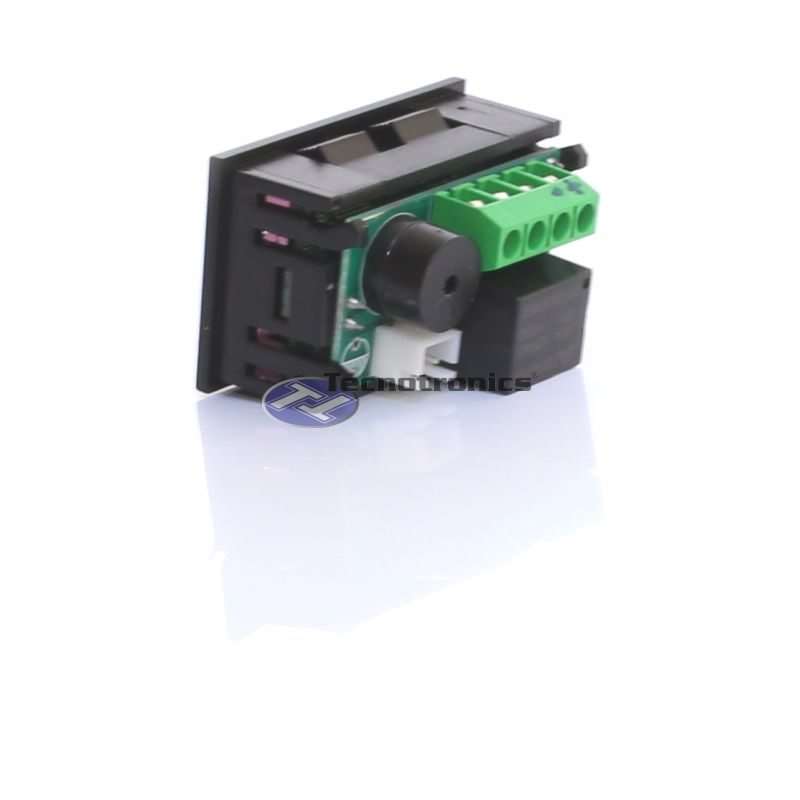

Termostato Digital W1209-WK com Sensor NTC Cabo

O Termostato Digital W1209-WK, ideal para projetos DIY, onde você mesmo pode efetuar seus projetos.

Termostato Digital W1209-WK com Sensor NTC e Cabo | A319

IDEAL PARA CONTROLE DE TEMPERATURA DE AQUÁRIOS, INCUBADORAS, ETC.CONTROLE PARA AQUECIMENTO OU RESFRIAMENTO.

Este termômetro consiste em acionar um relé quando atingir a temperatura configurada. Ao atingir esta temperatura o relé irá acionar e assim permanecerá até cair a temperatura conforme foi configurado.

Características:

• Tensão de entrada: DC12V (fonte Não Inclusa)
• Faixa de Medição de Temperatura: -50ºC ~ 110ºC
• Precisão: 0,1ºC
• Faixa de Atualização: 0,5 seg
• Sensor Tipo NTC (10K 0,5%) à prova d´agua
• Comprimento do cabo do sensor: 1 metro
• Saída: Contato Rele NA 20A até 220V
• Tamanho: 48 mm x 29 mm x 32 mm
• Medidas do Furo para Instalação: 46 mm x 26,5 mm
• Termostato Digital W1209WK – modelo painel
• Proteção de alta temperatura: 0 ~ 110 °C
• Sensor de medição: NTC (10 k 0.5%) sensor do tipo à prova d’ água
• Requisitos ambientais: -10 °C ~ 60 °C
• Umidade: 20% ~ 85%

Acompanha:

1 x Termostato Digital W1209-WK

1 x Sensor NTC

Configuração:

• P0: C – H …Resfria / Aquece ……….. (C)
• P1: 0.1 ~ 30 °C … Histerese ………….. (2.0)
• P2: -45 ~ 110 °C …. Lim. Superior…. (110)
• P3: -50 ~ 105 °C … Lim. Inferior …… (-50)
• P4: -10 ~ 10 °C …. Calibração ……….. (0.0)
• P5: 0 ~ 10 min. ….. Delay ……………… (00)
• P6: OFF/ON: -50~110°C. ..Alarme …(OFF)
• P7: CS / FH .. Celsius/Fahrenheit .. (CS)
• P8: ON / OFF ……Reset ………………….(OFF).
• SETpoint: O relé é aberto quando a temperatura atinge o valor programado no SETpoint.
• E fecha em: “SETpoint – P1” (diferença entre o SETpoint e a Histerese configurada em P1).
• P6: O valor permitido em P6 está condicionado ao SETpoint. Ex.: se num aquecimento deseja-se configurar um alarme em 40°C, o SETpoint deverá ser obviamente < 40°C.
• RESET: Ative o parâmetro P8 para restaurar aos valores de fábrica.

Modo de Configuração:

• 1 – SETpoint.1.1 – Pressione o botão SET uma única vez (o display azul começa a piscar);
• 1.2 – Pressione o botão °C/°F ou SET para definir o valor desejado. Cada toque incrementa/decrementa 0.1 ( 1 décimo ). Manter pressionado incrementa/decrementa aceleradamente;
• 1.3 – Aguarde um instante até que seja confirmada a configuração (o display pára de piscar em ~4 seg.)..OBS: O SETpoint fica condicionado aos limites de P2 e P3. Portanto, configure esses parâmetros de acordo com seu projeto por questões de segurança durante a operação, bem como o parâmetro P6 conforme a demanda do projeto.
• 2 – MENU ( P0 … P8 )
• 2.1 – Pressione SET por 3 seg.;
• 2.2 – Pressione SET ou °C/°F para percorrer entre os parâmetros ( P0 …. P8 );
• 2.3 – Após ter escolhido o parâmetro a ser configurado, pressione SET e °C/°F simultaneamente (o display azul começa a piscar );
• 2.4 – Repita os passos 1.2 e 1.3 do item “SETpoint”.

OBS: Não acompanha manual impresso.
