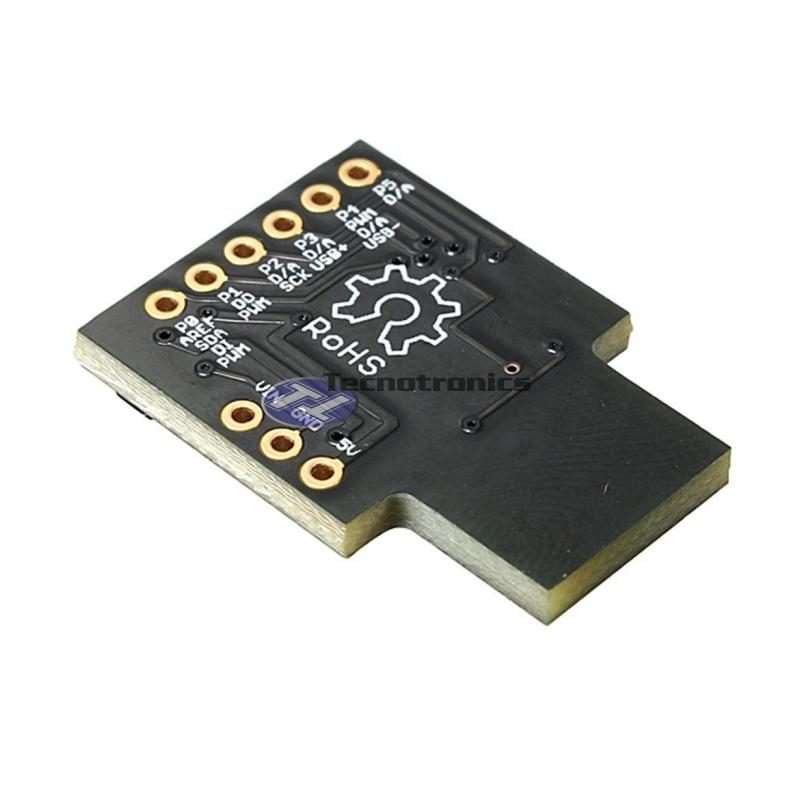

Digispark ATtiny85


SKU: Z010
Disponibilidade:

Fora de estoque

Digispark ATtiny85 com Micro USB é um pequeno microcontrolador muito utilizado em projetos eletrônicos já que é compatível com a IDE do Arduino, trazendo um Tiny85 e os circuitos necessários para ele ser programável via USB, permitindo utilizar a porta Micro USB para comunicação serial.



Digispark ATtiny85



Com toda uma série de shields para estender sua funcionalidade e a capacidade de usar o familiar software Arduino IDE, o Digispark ATtiny85 é uma ótima maneira de ingressar no mundo da eletrônica, ou perfeito para quando um Arduino é muito grande ou demais para um projeto.

Prático, conta com 6 portas lógicas para prototipagem, além de permitir alimentação via USB 5V ou por fonte com tensões entre 7 a 35V, lembrando que possui um regulador on-board 150mA 5V. Conta ainda com leds indicadores de status e operação, além de fácil acesso aos pinos lógicos.

Os projetos robóticos que mais demandam a utilização do ATtiny85 são aqueles onde a presença de um arduino não pode ser feita devido ao seu tamanho, na prática são projetos muito pequenos com ampla aplicação tecnológica.
Acompanha dois conjuntos de barra de pinos, sendo um com três pinos machos e o outro com seis pinos machos, as quais podem ser soldadas na placa para facilitar a conexão com outros componentes.





Características:

  • Compatível com Arduino IDE 1.0+ (OSX/Win/Linux);
  • Alimentação via USB 5V ou fonte externa de 7 a 35v (recomendado 12V ou menos)
  • Regulador de tensão 5V/500mA integrado
  • USB integrado
  • 6 pinos de I/O (2 são utilizados pela porta USB apenas se seu programa comunica ativamente através da porta USB, caso contrário você pode usar os 6 pinos até mesmo se você estiver programando via USB)
  • Memória Flash de 8K (aproximadamente 6K depois do bootloader instalado)
  • I2C e SPI (via USI)
  • Saídas PWM em 3 pinos
  • ADC em 4 pins
  • Power LED e Test/Status LED



Documentação para o Digispark ATtiny85:

  1. Wiki Page
  2. Software
  3. Esquema
  4. Eagle
