Como construir um telefone usando Raspberry foi o mais recente projeto do David Hunt, um smartphone baseado em um Raspberry Pi.

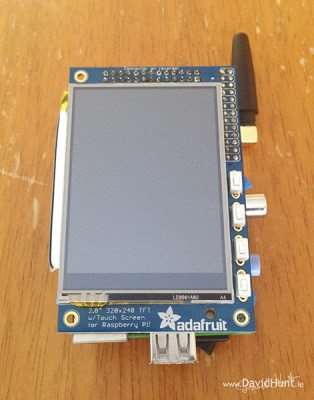

O que o torna diferente do controlador Timelapse é a adição de um módulo SIM900 GSM, que está conectado via UART ao Raspberry Pi. Além disso, ele utiliza uma bateria de LiPo que se encaixaria perfeitamente entre a tela TFT e o Raspberry Pi, para que pudesse ser usado de forma autônoma, sem fios que pendurassem tudo. Aqui está o PiPhone concluído.

Usa uma interface touchscreen Adafruit e um módulo Sim900 GSM / GPRS para fazer chamadas telefônicas. É mais uma prova de conceito para ver o que poderia ser feito com um fator de forma relativamente pequeno com componentes off-the-shelf (baratos).



Como construir um telefone usando Raspberry

Como construir um telefone usando Raspberry

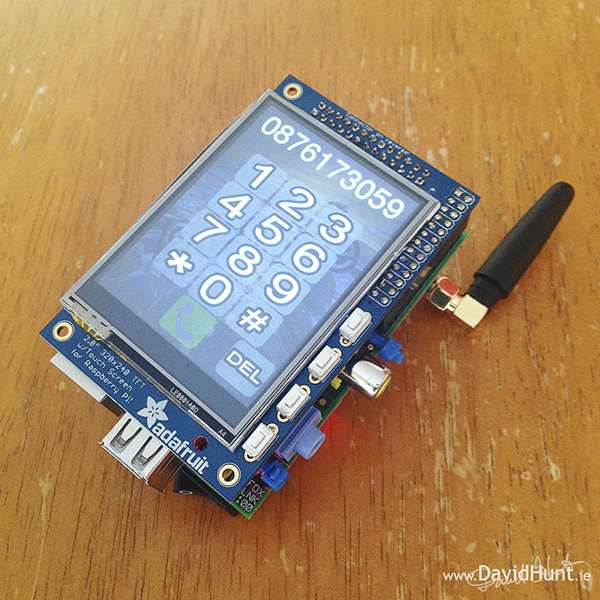

Também mostrado na figura acima é a interface touchscreen que desenvolvi para os fins desse projeto. É um teclado numérico com uma exibição do número a ser marcado no topo. E um ícone do telefone na parte inferior para fazer ou desligar a chamada.

Aqui está uma demonstração do PiPhone em ação.

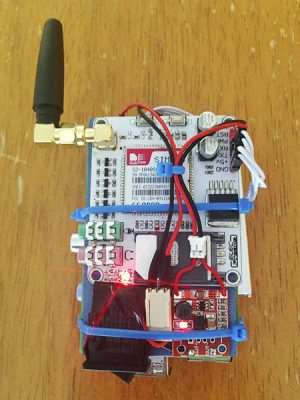

O módulo de comunicação principal, é um módulo Sim900 GSM / GPRS. Isso nos permite enviar comandos AT padrão para fazer chamadas, desligar, enviar textos, dados, etc. Em geral, um módulo muito inteligente. No fundo do PCB branco você pode ver o cartão SIM. Que permite que o módulo se associe à minha rede GSM local e está usando um cartão SIM pré-pago regular.

Abaixo do módulo GSM você pode ver o interruptor on.off e um conversor DC-DC. No qual converte os 3.7volts da bateria LiPoly para 5volts necessários por tudo o resto. O conversor DC-DC é da eBay de um vendedor do Reino Unido.

Como construir um telefone usando Raspberry

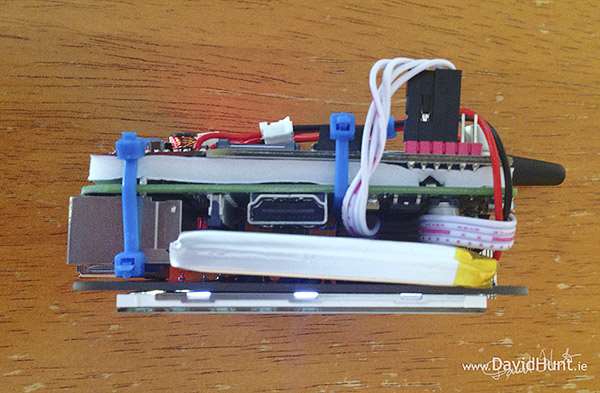

A bateria LiPo se encaixa bem entre o TFT e o Pi. O único problema com esta configuração é o calor. Isso fica um pouco quente em torno da CPU, se você deixar a unidade ligada por vários minutos. Pois há muito pouca circulação de ar. Com um pequeno ventilador circulando o ar em torno dele, o  David Hunt conseguiu deixá-lo ligado por longos períodos durante o desenvolvimento.

Além disso o cabeçalho de 6 pinos no módulo GSM sobe um pouco. Então concluiu-se que a soldagem do cabeçalho e a soldagem dos fios diretamente na PCB. Isso evitaria que o conector ficasse tão alto e que se sentasse melhor quando colocado sobre uma superfície plana.

Como construir um telefone usando Raspberry

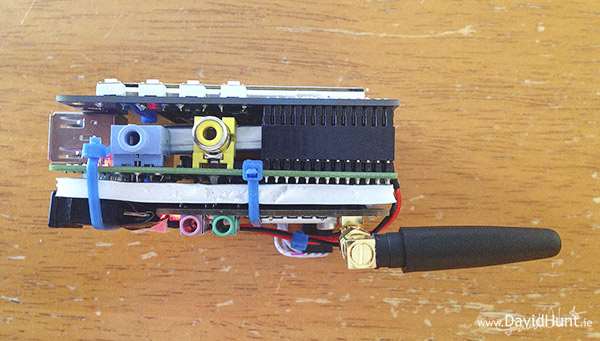

O outro lado lateral, mostrando a placa de núcleo de espuma separando o módulo GSM do Raspberry Pi. Eu escolhi uma boa peça para garantir nenhuma conexão elétrica entre elas. Ah, e alguns dos cabos bem colocados eram tudo o que era necessário para manter tudo juntos.

Como construir um telefone usando Raspberry



Como construir um telefone usando Raspberry

Custos de Como construir um telefone usando Raspberry

Os custo dos componentes ficaria melhor se você entrar na loja do telefone local e pegar um smartphone normal. Porém onde é a diversão nisso.
